Будущее распределения электроэнергии —
построен на кремнии
Твердотельный трансформатор
Технология HIITIO SST исключает использование трансформаторов сетевой частоты по всей цепочке электроснабжения, обеспечивая более чистую энергию, более высокую эффективность и гибкую интеграцию гибридных систем переменного и постоянного тока для центров обработки данных, зарядных станций для электромобилей, возобновляемых источников энергии и промышленных микросетей.
Обзор продукта

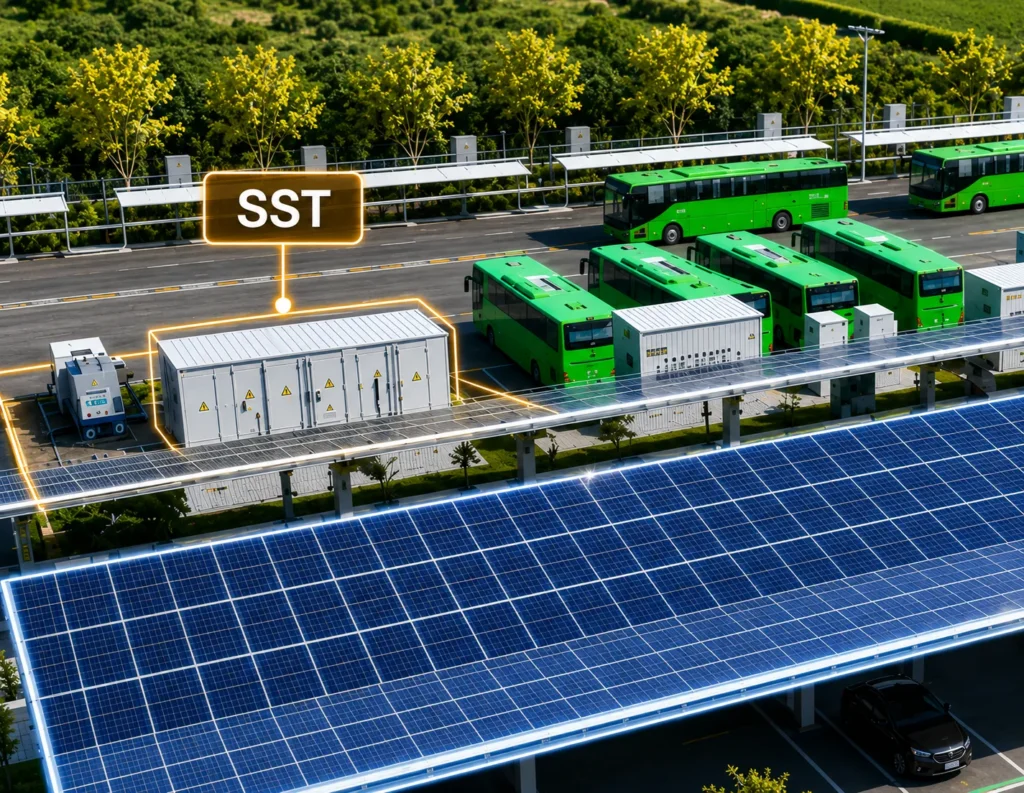

Что такое твердотельный трансформатор?
Твердотельный трансформатор (ТТ), также известный как силовой электронный трансформатор (СЭТ), — это трансформаторное устройство нового поколения, основанное на силовом электронном преобразовании и высокочастотной магнитной изоляции. ТТ может обеспечивать преобразование напряжения, электрическую изоляцию, преобразование переменного/постоянного тока, двунаправленное управление потоком мощности, управление качеством электроэнергии, а также интерфейсы для возобновляемой энергии и систем хранения энергии.
Она подходит для центров обработки данных высокой плотности, центров вычислений с использованием искусственного интеллекта, станций зарядки электромобилей и замены батарей мегаваттного уровня, гибридных распределительных сетей переменного/постоянного тока, интеграции ветро-солнечных систем с накопителями энергии, интеллектуальных микросетей и интегрированных систем генерации-сети-нагрузки-накопления.

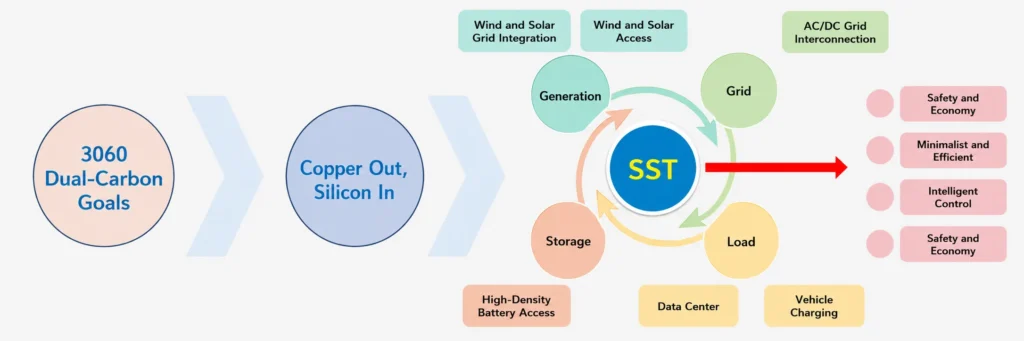

Почему стоит выбрать SST?
Почему стоит выбрать систему SST вместо традиционных источников питания?
Традиционные системы электроснабжения обычно состоят из множества устройств, таких как трансформаторы сетевой частоты, выпрямители, инверторы, системы бесперебойного питания и оборудование для обеспечения качества электроэнергии. Цепочка электроснабжения длинная, оборудование занимает много места, а потери при преобразовании высоки. Компания SST интегрирует множество функций в единую систему с помощью силовой электроники и модульной архитектуры, помогая клиентам снизить сложность системы, повысить эффективность электроснабжения и подготовиться к будущему распределению постоянного тока, доступу к возобновляемым источникам энергии и интеллектуальному управлению.
Технические параметры
Технические характеристики различаются в зависимости от области применения.
- Корпус: силовая электронная система преобразования + высокочастотная магнитная изоляция + интеллектуальное управление
- Мощность: 1.2–5 МВт (возможно гибкое расширение мощности)
- Входное напряжение: 10 кВ/13.8 кВ/35 кВ (по индивидуальному заказу)
- Выходное напряжение: 240 В постоянного тока/400 В постоянного тока/750 В постоянного тока/800 В постоянного тока/1000 В постоянного тока; 380 В переменного тока — вспомогательный источник питания (изготавливается на заказ).
- Способ охлаждения: Вентилятор (настраиваемый)
- Размеры: 20GP (по индивидуальному заказу)
Техническое преимущество
Создано для максимальной производительности — эффективность, которую можно измерить.
Технология HIITIO SST сочетает в себе технологию мягкого переключения и многопоточную магнитную оптимизацию, обеспечивая лучшую в отрасли эффективность при минимальных потерях.
Эффективность
Максимальная эффективность SST: >97.5%
Высокоэффективные силовые полупроводники в сочетании с мягким переключением при нулевом напряжении (ZVS) минимизируют потери при переключении и проводимости — подтвержденная пиковая эффективность 97.5%против 85.8% для систем на базе ИБП.
Справочная информация: Для центра обработки данных мощностью 10 МВт решение SST позволяет сэкономить 28.11 млн кВт·ч за 10 лет по сравнению с решениями на основе источников бесперебойного питания (ИБП).
модульность
Модульная масштабируемая архитектура: 1.2 МВт–5 МВт
Каскадная модульная топология с гибким расширением мощности от 1.2 МВт до 5 МВт на каждый шкаф. Резервирование на уровне модулей (25% резервирования оборудования) обеспечивает автоматическое отключение любого вышедшего из строя модуля — без простоя системы. Коэффициент нелинейных искажений (THDi) <2% при каскадном подключении к сети.
Потери
Отсутствие потерь при нулевой нагрузке — экономия 24/7
Обычные трансформаторы сетевой частоты постоянно несут потери холостого хода около 1%, даже при нулевом выходном напряжении. HIITIO SST имеет нулевые потери холостого ходаВ сочетании с интеллектуальным управлением скоростью вращения вентилятора общие вспомогательные потери сводятся к минимуму при любых условиях эксплуатации.
развертывание
Компоненты, прошедшие заводские испытания.
Каждый контактор HVDC, полупроводниковый предохранитель и силовой модуль HIITIO проходят тестирование в соответствии со спецификацией перед отгрузкой — включая проверку контактного сопротивления, диэлектрической прочности и тока I²t. Стандартные товары из каталога отгружаются в течение 4–8 недель.
Выберите компоненты HIITIO для вашей следующей программы SST.
Запросите образцы, технические характеристики или индивидуальную консультацию по применению с нашей командой инженеров по силовой электронике.
Шесть причин, почему SST — это будущее распределения электроэнергии
Почему твердотельные трансформаторы превосходят традиционное распределительное оборудование?
С эффективность и компактность для интеллектуальная маршрутизация энергии — HIITIO SST закрепляет то, что традиционно трансформаторы, системы бесперебойного питания, АЧП блоки и выпрямители сделать отдельно в единый, управляемый источник питания конверсионная платформа.
Интеграция в нескольких сценариях
Она может служить энергетическим интерфейсом между возобновляемыми источниками энергии, системами хранения энергии, нагрузками постоянного тока и электросетью, обеспечивая единый и гибкий доступ к ветровой и солнечной энергии, системам хранения и нагрузкам.
Компактная высокочастотная система
Высокочастотная конструкция заменяет силовые каскады, что обеспечивает более компактные размеры и экономию пространства на 60%.
Интеллектуальная модульная структура
Модульная архитектура обеспечивает гибкое расширение мощности на 1.5–3 МВт, а модули, работающие по принципу «подключи и работай», упрощают техническое обслуживание и будущие модернизации.
Источник постоянного тока среднего напряжения
Она позволяет напрямую преобразовывать переменный ток среднего напряжения в постоянный ток, сокращая количество этапов преобразования в традиционных цепях электропитания и улучшая системную интеграцию.
Управление качеством электроэнергии
Благодаря каскадному подключению к сети и высокоэффективному управлению формой сигнала, система поддерживает низкий уровень гармонических искажений, компенсацию реактивной мощности, снижение гармоник и двунаправленное управление потоком мощности.
Интегрированный дизайн
Интегрированная конструкция шкафов или сборная конструкция сокращают объем строительных работ на объекте на 75%, укорачивают сроки реализации проекта и упрощают транспортировку, монтаж и ввод в эксплуатацию.
Где используются наши компоненты
Среды приложений SST
От центров обработки данных с использованием искусственного интеллекта до сверхбыстрой зарядки электромобилей и интеграции возобновляемых источников энергии в энергетические системы.

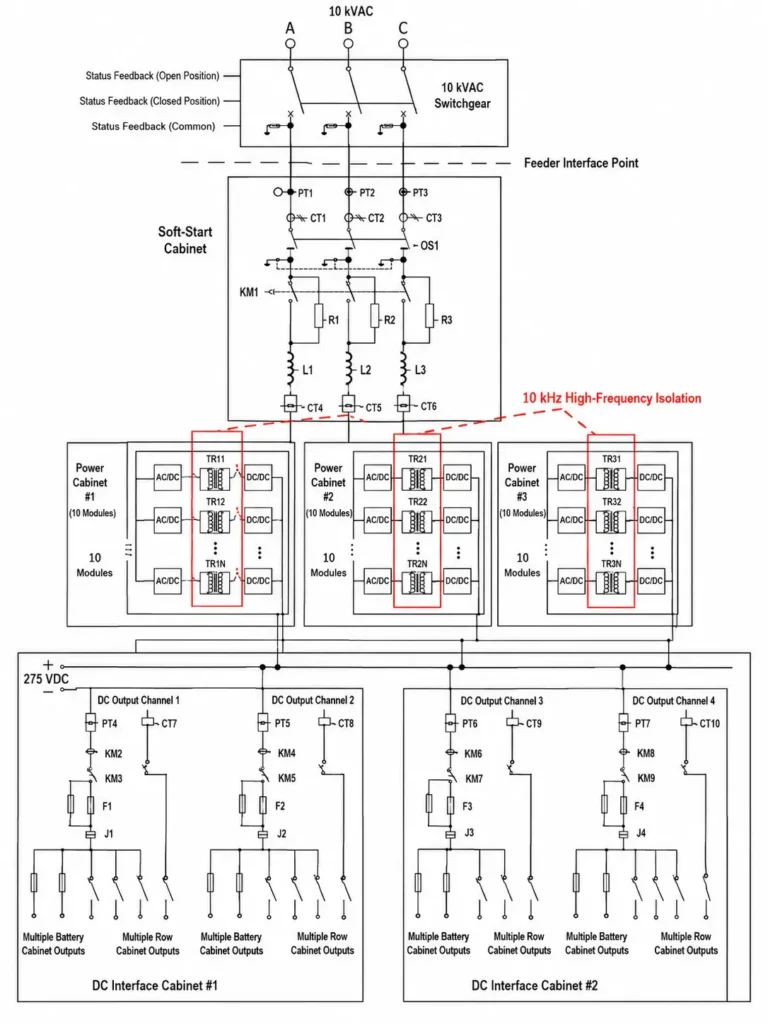

Источник питания IDC
Источники постоянного тока среднего напряжения — новый стандарт электропитания для центров обработки данных.
Решение HIITIO для электропитания центров обработки данных на основе SST исключает использование трансформаторных ступеней с частотой сети. В одном предварительно интегрированном шкафу переменное напряжение среднего напряжения (10 кВ) напрямую преобразуется в низковольтное постоянное напряжение — без масляного охлаждения трансформатора, без фазосдвигающего трансформатора и без отдельно вводимых в эксплуатацию APF/SVG.

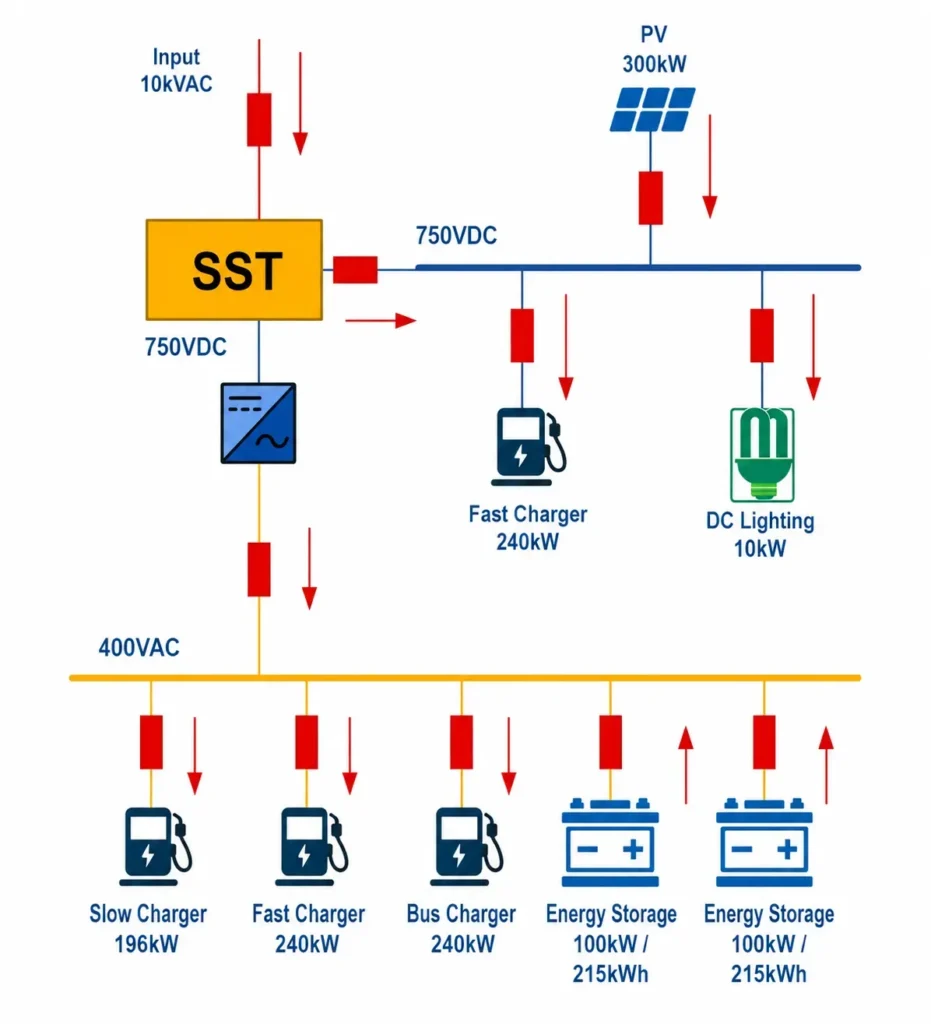

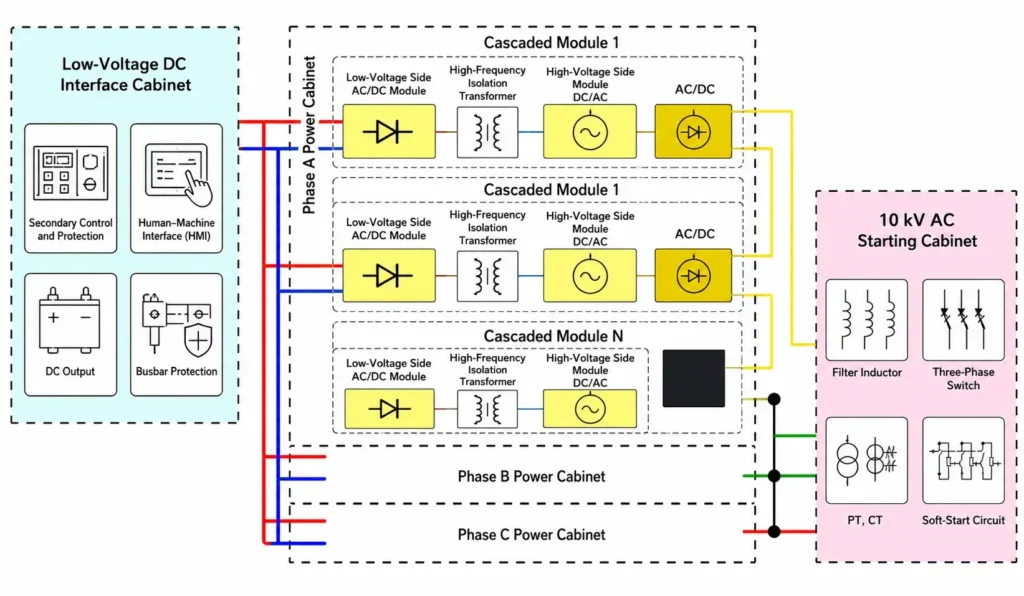

EV зарядка
Источник постоянного тока среднего напряжения — упрощение цепи электропитания для зарядки электромобилей.
HIITIO SST заменяет традиционную архитектуру зарядки прямой шиной постоянного тока среднего напряжения, исключая многоступенчатую трансформацию и снижая потери в сети переменного тока 380 В (которые примерно в 6 раз выше, чем потери в сети постоянного тока 1 кВ). Поддерживает встроенную интеграцию фотоэлектрических систем и накопителей энергии, а также двунаправленный поток V2G.
Гибридные распределительные сети переменного/постоянного тока
Гибкое соединение электросетей — одна станция SST соединяет миры переменного и постоянного тока.
Традиционные распределительные сети полностью построены на переменном токе. Но к 2050 году, по оценкам, 70% конечных потребителей будут по своей сути использовать постоянный ток — зарядные устройства для электромобилей, системы хранения энергии, серверные стойки, светодиодные системы и частотно-регулируемые приводы. Прохождение этих нагрузок через несколько ступеней преобразования переменного тока в постоянный приводит к потерям энергии на каждом этапе и делает скоординированное управление генерацией, сетью, нагрузкой и системами хранения практически невозможным.
HIITIO SST решает эту проблему, выступая в качестве гибкого маршрутизатора питания на уровне распределения — обеспечивая одновременное подключение портов переменного и постоянного тока с различными уровнями напряжения, активное управление потоком мощности на каждом порту и встроенную интеграцию с ветровыми, солнечными электростанциями, системами хранения энергии и нагрузками постоянного тока без дополнительного преобразовательного оборудования.

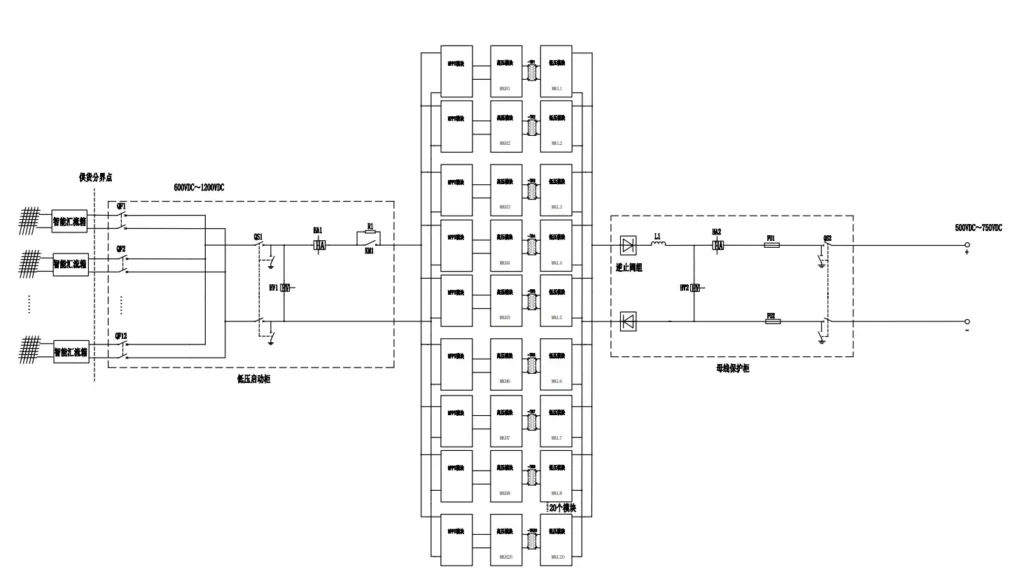

Интеграция солнечных фотоэлектрических систем
Интеграция фотоэлектрических систем, формирующая сеть — прямое подключение постоянного тока от солнечной батареи к сети.
Топология SST от HIITIO, формирующая сеть, обеспечивает поддержку напряжения, активную инерцию и агрегацию постоянного тока в точке сбора, подключая фотоэлектрические батареи непосредственно к шине постоянного тока до единственного эффективного повышающего каскада. Исключает трансформаторные каскады на частоте сети и потери реактивной мощности в течение ночи.

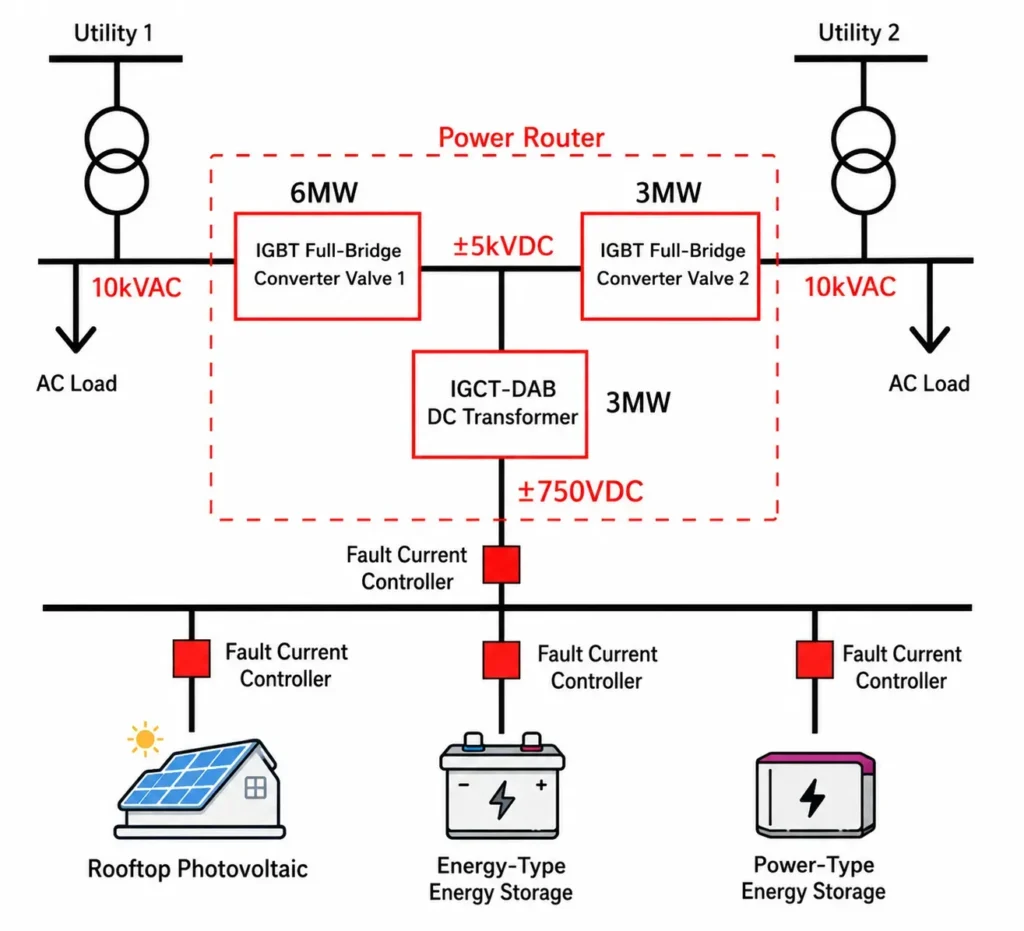

Умные микросети
Power Router — центр управления энергопотреблением для промышленных парков с нулевым потреблением энергии.
Power Router от HIITIO обеспечивает множество интерфейсов переменного/постоянного тока с различными уровнями напряжения, активно управляя потоком энергии на каждом порту в качестве регионального агента управления энергопотреблением — идеальная платформа для промышленных парков с нулевым выбросом углерода и крупномасштабной интеграции возобновляемых источников энергии.
Характеристики
Краткий обзор основных характеристик
| Параметр | Центр обработки данных SST | Зарядка электромобилей SST | PV Grid SST |
|---|---|---|---|
| Номинальная мощность | 2.4 МВт (с возможностью расширения до 3 МВт) | 2.4 МВт (с возможностью расширения до 3 МВт) | 3–4 МВт на блок |
| Входное напряжение | 10 кВ переменного тока, 3 фазы | 10 кВ переменного тока, 3 фазы | 10 кВ / 35 кВ переменного тока |
| Выходное напряжение | 240–275 В постоянного тока / 800 В постоянного тока | 400–800 В постоянного тока | 1 кВ постоянного тока (шина сбора) |
| Пиковая эффективность | > 97.5% | > 97.5% | > 97.6% |
| Входной THDi | ≤2% при нагрузке 50–100% | ≤3% при нагрузке 50–100% | ≤3% (полная нагрузка) |
| Коэффициент мощности | ≥0.99 при нагрузке 50–100% | ≥0.99 при нагрузке 50–100% | ≥0.99 |
| Резервирование модулей | 25% (горячий резерв) | 25% (горячий резерв) | Резервная конструкция IPOP |
| Охлаждение | Принудительный воздух | Принудительный воздух | Принудительный воздух |
| Ввод в эксплуатацию | ~20 дней (в сборном виде) | ~20 дней (в сборном виде) | Сборная кабина ≤12×3×2.9 м |
Часто задаваемые вопросы
Ответы на вопросы по компоненту SST
В чём разница между одностабильным трансформатором (SST) и традиционным трансформатором?
Традиционные трансформаторы в основном обеспечивают преобразование напряжения сетевой частоты и развязку. Трансформаторы с однополярной синхронизацией (SST) используют силовую электронную синхронизацию и высокочастотную развязку для обеспечения преобразования напряжения, выпрямления/инверсии, интерфейсов постоянного тока, двунаправленного потока мощности и контроля качества электроэнергии.
Может ли SST повышать и понижать напряжение?
Да. Технология SST обеспечивает двунаправленное повышение и понижение напряжения для фотоэлектрических систем и систем хранения энергии, поддерживая гибкий поток энергии между фотоэлектрическими генераторами, системами хранения энергии, нагрузками и сетью.
Можно ли настроить SST под свои нужды?
Система может быть спроектирована в соответствии с требованиями проекта, такими как входное напряжение, выходное напряжение, мощность, количество интерфейсов, метод охлаждения, условия установки и потребности в связи/управлении.
Почему в системе SST нельзя использовать стандартные контакторы переменного тока для шины постоянного тока?
Дуги постоянного тока не гаснут при нулевом значении тока, как это происходит с дугами переменного тока. Стандартные контакторы переменного тока не обладают геометрией гашения дуги, зазором между контактами и материалами камеры, необходимыми для надежного прерывания постоянного тока выше 500 В. Попытка сделать это чревата свариванием контактов, длительным образованием дуги и возгоранием. Контакторы серии HIITIO HCF специально разработаны для гашения дуг постоянного тока до 1500 В.
Как подобрать полупроводниковый предохранитель к защищаемому IGBT-модулю или модулю на основе SiC?
Основной параметр согласования — I²t (интеграл Джоуля). Пропускная способность предохранителя I²t должна быть ниже выдерживаемой способности модуля I²t. Номинальное напряжение предохранителя должно превышать напряжение шины постоянного тока, включая переходные перенапряжения, а номинальный непрерывный ток должен превышать максимальный ток модуля при снижении номинальной мощности в зависимости от температуры. Команда инженеров-технологов HIITIO может помочь с этими расчетами.
Можете ли вы оказывать техническую поддержку на этапе проектирования системы SST, а не только поставлять компоненты?
Да. Для квалифицированных OEM-заказчиков: анализ выбора компонентов на основе вашей топологии и напряжения шины; анализ координации I²t для согласования модуля предохранителя; анализ компоновки печатной платы драйвера затвора для работы в условиях высоких значений dV/dt; и предоставление образцов для тестирования на этапе проектирования.
Готовы выбрать компоненты HIITIO для вашей системы SST?
Наша команда инженеров-разработчиков готова проанализировать вашу топологию, подобрать соответствующие спецификации и отправить образцы в течение 2–4 недель.
HIITIO — глобальный поставщик компонентов силовой электроники для твердотельных трансформаторных систем, специализирующийся на контакторах HVDC, полупроводниковых предохранителях, силовых модулях на базе IGBT и SiC, а также драйверах затвора. Благодаря собственному производству, испытаниям в соответствии со стандартами IEC и специализированной инженерной поддержке, HIITIO предоставляет компоненты защиты и коммутации, обеспечивающие надежность твердотельных трансформаторных систем в центрах обработки данных, инфраструктуре зарядки электромобилей, при интеграции возобновляемых источников энергии и в гибридных распределительных сетях переменного/постоянного тока.
Соответствует стандартам IEC 62271 / IEC 60269 / IEC 60747
Контакторы HVDC с номинальным напряжением до 1500 В постоянного тока / 400 А
Полупроводниковые предохранители с функцией реагирования на неисправности
Модули на основе SiC и IGBT согласованы.
